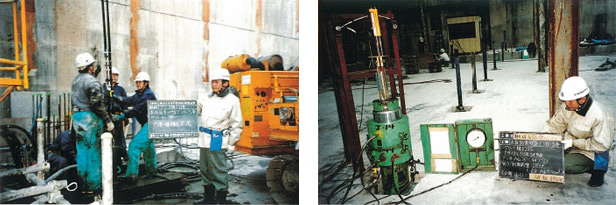

本設KTB・鉛直地盤アンカー工法
- KTB協会ホーム ›
- 土木部門（アンカー工法・橋梁） ›
- アンカー工法用 ›
- 本設KTB・鉛直地盤アンカー工法
ストランドの構成

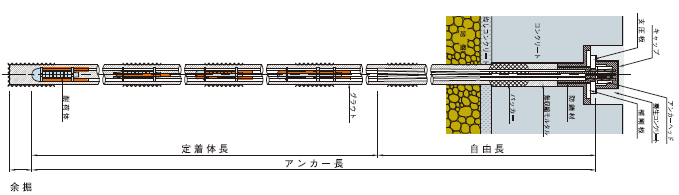

KTB荷重分散型永久アンカーの場合
| シリーズ | PC鋼より線 | 引張荷重（kN） | 降伏荷重（kN） | 許容引張力（kN） | |||
|---|---|---|---|---|---|---|---|
| Tsu | Tsy | Tsy | 0.85・Tsy | 0.80・Tsy | 0.90・Tsy | ||
| 保有耐力 検討時 異常水位時 |
緊張力 導入時 |
定着完了時 長期荷重 作用時 |
短期荷重 作用時 |
||||
| KX6-2Z | 2 | 470 | 400 | 400 | 340 | 320 | 360 |
| KX6-4Z | 4 | 940 | 800 | 800 | 680 | 640 | 720 |
| KX6-6Z | 6 | 1,410 | 1,200 | 1,200 | 1,020 | 960 | 1,080 |
| KX6-8Z | 8 | 1,880 | 1,600 | 1,600 | 1,360 | 1,280 | 1,440 |
| KX6-10Z | 10 | 2,350 | 2,000 | 2,000 | 1,700 | 1,600 | 1,800 |
| KX6-12Z | 12 | 2,820 | 2,400 | 2,400 | 2,040 | 1,920 | 2,160 |

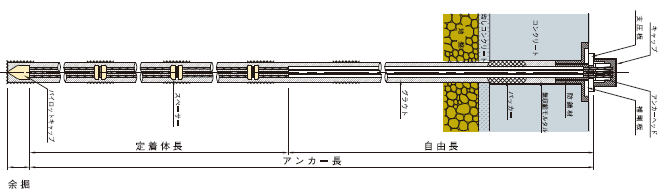

KTB引張型SC永久アンカーの場合
| シリーズ | PC鋼より線 | 引張荷重（kN） | 降伏荷重（kN） | 許容引張力（kN） | |||
|---|---|---|---|---|---|---|---|
| Tsu | Tsy | Tsy | 0.85・Tsy | 0.80・Tsy | 0.90・Tsy | ||
| 保有耐力 検討時 異常水位時 |
緊張力 導入時 |
定着完了時 長期荷重 作用時 |
短期荷重 作用時 |
||||
| K6-1Z | 1 | 261 | 222 | 222 | 189 | 178 | 200 |
| K6-2Z | 2 | 522 | 444 | 444 | 377 | 355 | 400 |
| K6-3Z | 3 | 783 | 666 | 666 | 566 | 533 | 599 |
| K6-4Z | 4 | 1,044 | 888 | 888 | 755 | 710 | 799 |
| K6-5Z | 5 | 1,305 | 1,110 | 1,110 | 944 | 888 | 999 |
| K6-6Z | 6 | 1,566 | 1,332 | 1,332 | 1,132 | 1,066 | 1,199 |
| K6-7Z | 7 | 1,827 | 1,554 | 1,554 | 1,321 | 1,243 | 1,399 |
| K6-8Z | 8 | 2,088 | 1,776 | 1,776 | 1,510 | 1,421 | 1,598 |
| K6-9Z | 9 | 2,349 | 1,998 | 1,998 | 1,698 | 1,598 | 1,798 |
| K6-10Z | 10 | 2,610 | 2,220 | 2,220 | 1,887 | 1,776 | 1,998 |
| K6-11Z | 11 | 2,871 | 2,442 | 2,442 | 2,076 | 1,954 | 2,198 |
| K6-12Z | 12 | 3,132 | 2,664 | 2,664 | 2,264 | 2,131 | 2,398 |
| PC鋼より線13本以上は別途 | |||||||
