アンカー打設角度を現場で スムーズ調整、らくらく施工!

アンカー施工において、打設角度と受圧部のもたらす角度は必ずしも直角ではなく、角度調整が必要になることも珍しくありません。また、法面勾配が一様でないため、アンカー1孔ごとに角度調整が必要になる場合も多々あります。

角度調整台座「カクドくん」は、角度のついた2枚のプレート(上部台座・下部台座)を組み合わせ、現場で必要な角度をワンタッチで選定・調整して、アンカー施工をスムーズに行うための台座です。

0°~20°まで角度調整

2枚のプレートを互い違いに回しながら、上部台座の凸状のマウント(突起)と、下部台座の凹状のギア(歯車)を、任意に組み合わせることで、0°から20°までの必要な角度に調整できます。しかも、急斜面の作業においても台座にズレが生じることはありません。

ページの先頭に戻る

角度目盛でかんたん調整

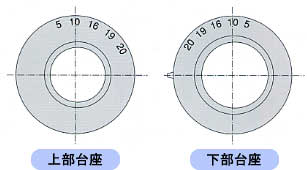

上部台座と下部台座のそれぞれに刻印された、目盛を合わせるだけで必要な角度が得られます。角度目盛は、5°・10°・16°・19°・20°の5種類が刻まれています。

また、それらの中間の角度も、目盛を目安に割り出すことができます。

【例】上向き10°の場合

下部台座の10°の位置を補剛板の上方向にセットし、上部台座の10°の位置を下部台座に合わせて組み合わせます。

※他の角度は、振りたい方向、角度に下部台座の角度を合わせ、上部台座の角度位置(溝)を下部台座に組み合わせます。

ページの先頭に戻る

優れた耐久性・耐食性

FCD450相当のダクタイルを使用、亜鉛メッキを施し防錆処理。優れた耐久・耐食性能を発揮します。

ページの先頭に戻る

テンドン組合せおよびカクドくん寸法

カクドくん
タイプ
ユニット 上部台座 下部台座 ガイドパイプ径
(内径)
Φ12.7mm Φ15.2mm ΦA B ΦC ΦD
KKD-AK5-3,K5-5,K5-7 K6-3,K6-5213 140.8116 212 125以上
KKD-B K5-8K6-7,K6-8 230141.8 136232 145以上
KKD-CK5-12 K6-12252 141.8 158254165以上

ページの先頭に戻る

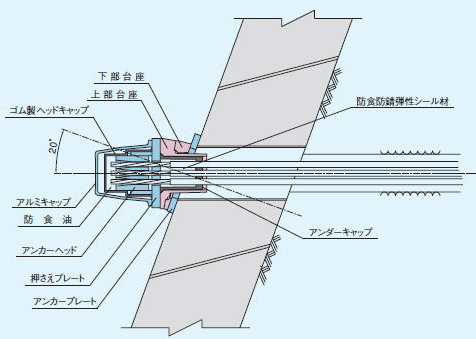

アンカー頭部詳細図

<カクドくん使用例>
