概要

韓国ウルサンスタジアムには、SCストランド吊りケーブルが使用されております。

SCストランド吊りケーブルは、完全防錆SCストランドを駆使した超耐久システムです。

スタジアムやミュージアム等の吊り屋根をはじめ、PC斜張橋、海洋構造物など、さまざまな構造物への応用が期待できます。

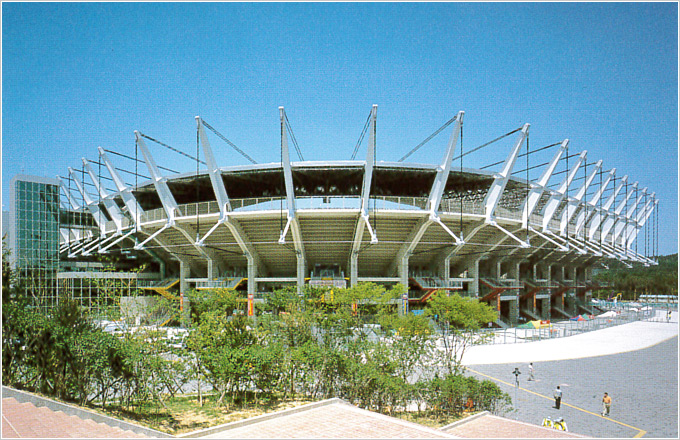

韓国ウルサンスタジアム

韓国ウルサンスタジアム
設計 POS.A.C
構造 構造設計集団(SDG)
構成 アジア航測
施工 現代建設JV
屋根 テンションケーブル(SCストランド)+トラス
構造形式 PC構造(一部RC)、屋根:ケーブル+トラス

ページの先頭に戻る

PC構造の特徴

PC構造の特徴

9.6m間隔で配置された段床板はレーカービームで支えられています。このレーカービームは先端の跳ね出しが10.6m、中央スパンが10m、後部跳ね出しが9.8mとなっていて、ダイナミックな架構になっています。全長34mのレーカービームは製作と運搬のことが考慮されて、長さ方向に3分割、幅2.5mで2分割にした合せ梁となっており、6つの部品からなる合成部材です。これらの部品は圧着工法(ポストテンション)で結合されて一体化されています。レーカービームを支える柱と梁もPC圧着工法で、ポストテンションによって連結されています。

屋根

PC構造の特徴

この構造は、吊りケーブル、バックステーケーブル、吹き上げ防止ケーブルとなっていて、吊り構造の安定化に使用するバックステーケーブルはスタンドを支持するレーカービームに固定されています。

施工写真

レーカービームの組立て

レーカービームの組立て

段床板敷込み

段床板敷込み

鉄骨トラス

鉄骨トラス

鉄骨トラスジョイント

鉄骨トラスジョイント

照明取付け部

照明取付け部

ケーブルソケット

ケーブルソケット
